Laminated Bearing

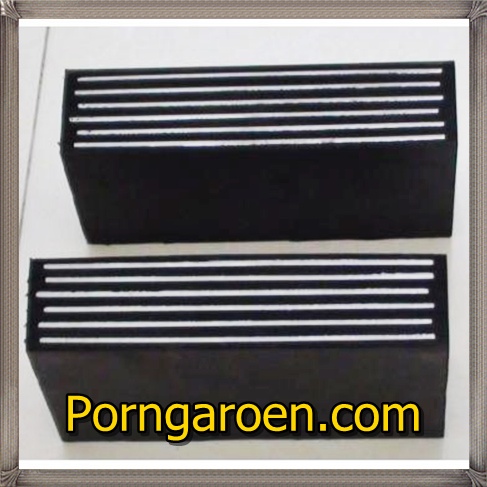

Laminated Bearing เป็น Bridge Bearing ที่ผลิตจากยางที่มีการเสริมเหล็กแผ่นให้อยู่ด้านใน โดยขนาด(ความกว้าง x ความยาว x ความหนา) ตลอดจนจำนวนและความหนาของแผ่นเหล็กจะขึ้นอยู่กับ Design Criteria ส่วนมาตรฐานในการออกแบบโดยมาดประเทศไทยจะใช้มาตรฐาน BS5400 (BSEN) และ AASHTO เป็นหลัก นอกนั้นไม่แพร่หลายและมักใช้ออกแบบในประเทศของตนเองหรือกรณีเป็นโครงการเงินกู้มากกว่าเช่น DIN(เยอรมันนี) AS๖ออสเตรเลีย) JIS(ญี่ปุ่น)เป็นต้น การออกแบบจะยึดค่าความแข็งของยาง (Hardness) เป็นจุดเริ่มในการออกแบบ เนื่องจากจะเป็นตัวกำหนดค่า Shear Modulusและ Bulk Modulus ที่ใช้ในการคำนวณและทดสอบ โดยทั่วไปค่า Hardness จะถูกกำหนดไว้ที่ 60+/-5 IRHD หรือ Durometer Shore A

Bridge Bearing แบบต่างๆ
